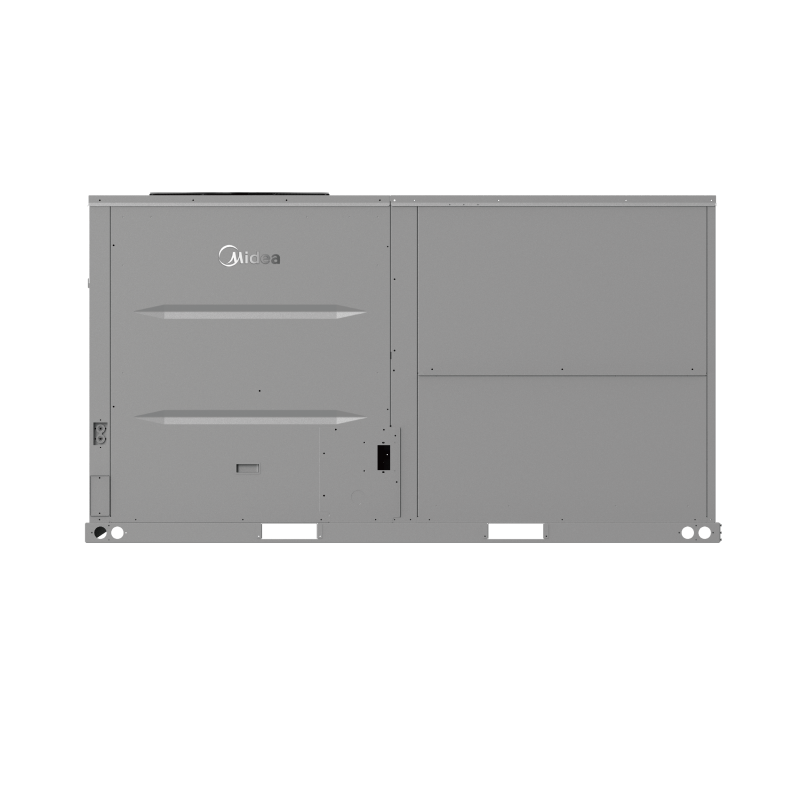

Basefit (MRB)

  • 5-12.5 Tons
  • R454B

Packaged design, simple installation, and can accommodate downflow or side discharge ducting applications. Footprint designed to fit most curbs for fast retrofit replacements. Multiple air flow settings that can handle a wide range of light commercial applications.


Features

  • Cooling system can realize.
  • 100%/75%/50%/25% four speed adjustment, saving energy.
  • Adopt all DC outdoor fan motor design, can realize 10 speed adjustment, improve system reliability, especially in the low ambient.
  • 5 years warranty for microchannel heat exchanger.
  • Can directly replace competitor’s same type rooftop package unit.
  • Ambient temp range 0~125°F , super low cooling(ambient temp 0°F) can be customized.
  • value.

Product Specifications

  • Cooling Capacity:86-140 BTU/h
  • Compressor Type: Scroll
  • Gas Heat Option(7.5 Ton):
  • Heating Input: Low 125/87.5 MBH(a) Medium
  • Heating Output: Low 100/70 MBH(a) Medium
  • Air Temp Rise:Low 15-45 Medium
  • Gas Heat Option(8.5 Ton):
  • Heating Input: Low 125/87.5 MBH(a) Medium
  • Heating Output: Low 100/70 MBH(a) Medium
  • Air Temp Rise:Low 15-45 Medium
  • Gas Heat Option(10 Ton):
  • Heating Input: Low 180/125 MBH(a) Medium
  • Heating Output: Low 144/100 MBH(a) Medium
  • Air Temp Rise:Low 20-50 Medium
  • Gas Heat Option(12.5 Ton):
  • Heating Input: Low 180/125 MBH(a) Medium
  • Heating Output: Low 144/100 MBH(a) Medium
  • Air Temp Rise:Low 15-50 Medium
